CU-ACT-B230V представляет собой термоэлектрический привод для открытия и закрытия клапанов на коллекторах отопительных контуров систем панельного отопления и охлаждения. Основная область применения является — энергоэффективное покомнатное регулированием температуры в области обслуживания зданий и автоматизации. Привод 230 В управляется комнатным термостатом на 230 В с двухпозиционным выходом или широтно- импульсной модуляцией.

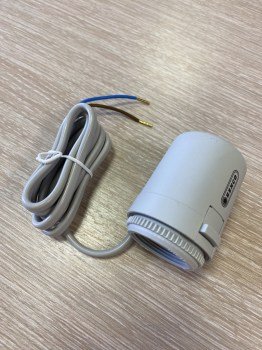

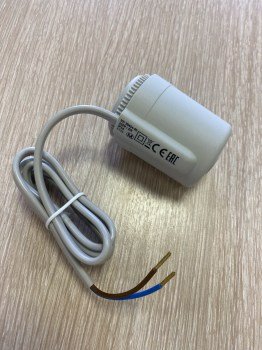

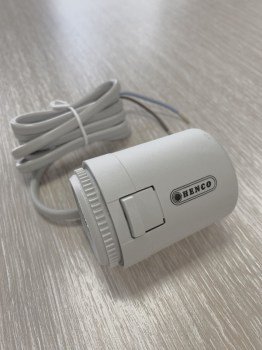

Термопривод с кабелем 1 м, 230В Henco
Основные технические условия

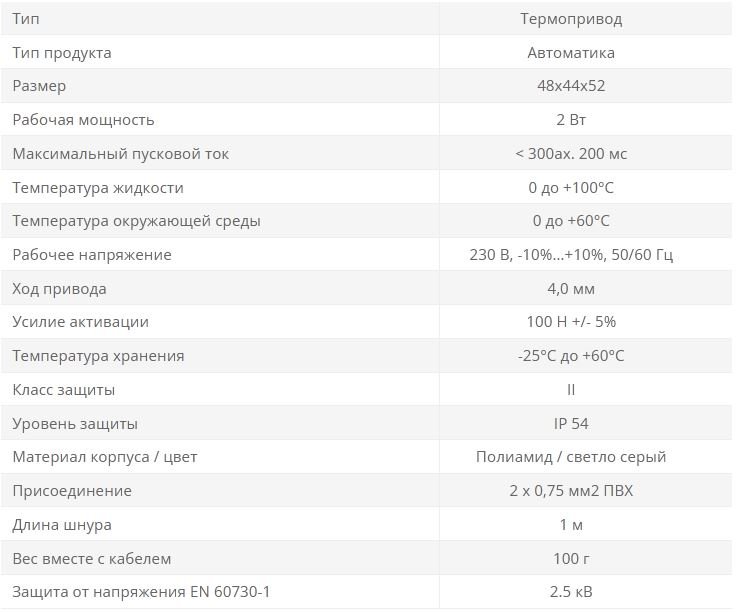

Техническиe данные
Гарантия
Галерея
Документация
Техническая информация
- Функция «Первое открытие» (НЗ)
- Проверка адаптации к клапану (НЗ)
- Компактный размер, малые габариты
- Круговой функциональный индикатор
- Бесшумный и не требующий обслуживания
- Высокая функциональная безопасность и длительный срок службы
- Гарантия защиты от перенапряжений
- Сертифицировано TUV
1.1 Особенности
- Современный дизайн
- Ход 4,0 мм
- Исполнение «нормально закрытые» (НЗ)
- Потребляемая мощность 2 Вт
- Полная совместимость с системой адаптеров клапанов
- Простая установка
- 360° монтажное положение
- Запатентованная 100% защита в случае негерметичных клапанов
1.2 Основные параметры
| 230В | Ход | Усилие закрытия | Исполнение | Время включения | Функция «первое открытие» | Поставка |
| CU-ACT- B230V | 4.0 мм | 100 Н | НЗ | около 3,5 мин | есть | CU-ACT-B230V в индивид. упаковке с кабелем 1 м 2х0,75 мм |
2. Функционирование
В исполнительном механизме CU-ACT-B230V используется расширительный блок с сопротивлением и пружиной сжатия. Расширительный блок нагревается за счет подачи рабочего напряжения и перемещает встроенный плунжер. Сила, создаваемая этим движением, передается на поршень, открывая или закрывая клапан.
2.1 Версия НЗ: нормально закрытый (клапан закрыт)
В случае нормально закрытого исполнения клапан плавно открывается движением плунжера при включении рабочего напряжения и по истечении времени паузы. После отключения рабочего напряжения и по истечении времени выдержки клапан равномерно закрывается под действием закрывающей силы пружины сжатия. Закрывающее усилие нажимной пружины согласуется с закрывающим усилием имеющихся в продаже клапанов и удерживает клапан закрытым при отсутствии питания.
2.2 Индикатор работы

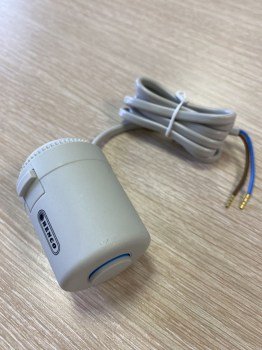

Индикатор работы (круглый дисплей) CU-ACT-B230V с первого взгляда показывает, открыт клапан или закрыт; его состояние можно также проверить в темноте.
Для версии НЗ: выдвигает индикатор работы, когда клапан открывается.
2.3 Функция «ПЕРВОЕ ОТКРЫТИЕ»
В состоянии поставки CU-ACT-B230V нормально открыт благодаря функции «ПЕРВОЕ ОТКРЫТИЕ». Это позволяет работать в режиме обогрева на этапе строительства, даже когда электропроводка для контроля температуры в каждой комнате еще не завершена. При последующем вводе системы в эксплуатацию функция «Первое открытие» автоматически разблокируется при подаче рабочего напряжения (более 6 минут) и привод становится полностью работоспособным.
3. Размеры
